| 加工定制：是 | 类型：袋式除尘器 | 林格曼黑度：0级 |
| 品牌：拓新 | 型号：zc | 脱硫率：99% |
| 除尘率：99% | 阻力损失：1200Pa | 液气比：1 |
| 出口含尘浓度：0.03g/Nm3 | 使用温度范围：120℃ | 处理风量：3420-170700m3/h |
| 过滤速度：1.5m/min | 规格：齐全 |

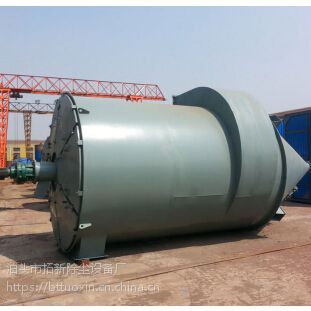

ZC型机械回转反吹扁袋除尘器简介：本厂生产的ZC-Ⅱ型回转反吹扁袋除尘器系机械工业部设计总院。***设计院等单位协作研制成功的一种新型的***的布袋除尘器，已多年来的实践证明该除尘器具有高效、维护简单和运行可靠等优点。适用于比较细微粉尘的工艺回收和除尘净化，排放的浓度可远低于国家规定。回转反吹扁袋式除尘器属于低能清灰、外滤型的袋式除尘器，此除尘器的滤袋采用扁袋，将滤袋的横截面形状作成梯形或者楔形。与圆形滤袋相比，在滤布单位面积的过滤负荷相同的条件下，其占地面积小，结构紧凑，即单位体积内可布置较多的过滤面积，这是它的一大特点。目前它已逐步在机械、冶金、电力等部门工厂推广使用。
一、 ZC型机械回转反吹扁袋除尘器构造及工作原理：
它由以下四部分组成：（详见下）
1．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2．中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3．下箱体：包括定位支承架、灰斗、星型卸灰阀、支座。
4．反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
反吹风旋臂由置于顶盖上的减速器驱动，反吹风机落地安装，通过中心管与旋臂连接对于三、四圈布置的滤袋，旋臂设分圈反吹装置。
星形卸灰阀、减速装置和电机、反吹风机、旋臂减速机构及循环风管路等均为配套件。根据用户要求可以代配，平台、梯子在系列化的总装图中未予示出，它们和反吹风机基础及循环风管路应视现场具体情况进行设计和安装。
